バーコードプリンターのメインボードの種類

熱転写および熱転写バーコード プリンタは、物流、倉庫保管、小売、製造、医療、製品ラベル付けなどの分野で広く使用されています。プリントヘッドと印刷材料は印刷品質に直接影響しますが、メインボードと関連する電子回路基板は印刷プロセス全体を制御するために不可欠です。

さまざまなタイプを理解するバーコードプリンターのメインボードと回路基板販売代理店、修理技術者、購買管理者が交換部品を特定し、ハードウェアの問題を診断し、互換性のあるコンポーネントを選択するのに役立ちます。

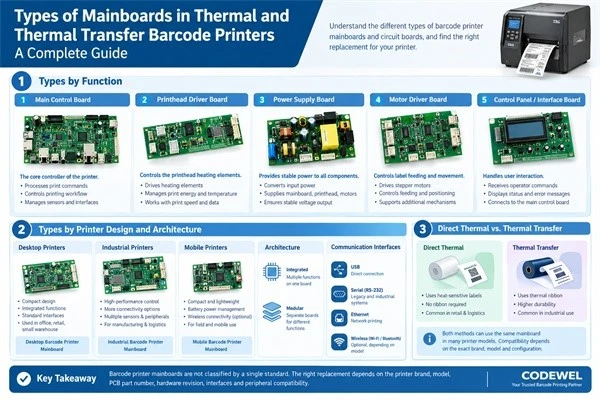

では、サーマルプリンタや熱転写プリンタには何種類のメインボードが使用されているのでしょうか?世界共通の固定番号はありません。分類は、ボードの機能、プリンターの設計、制御アーキテクチャ、および通信インターフェイスによって異なります。

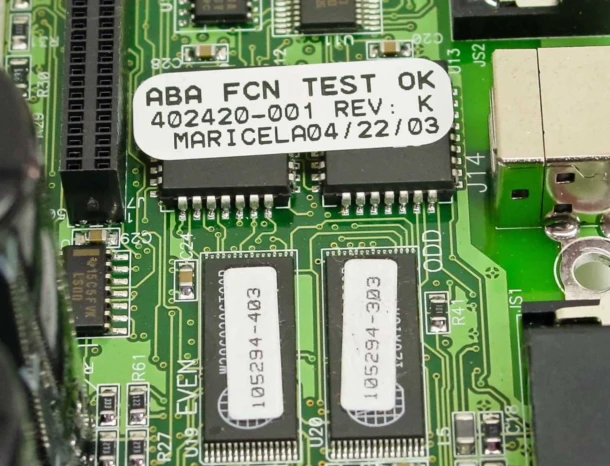

メイン制御ボードは、バーコード プリンターの中央電子コントローラーです。印刷コマンドを処理し、プリンターのファームウェア、プリントヘッド、モーター、センサー、その他の電子コンポーネント間の通信を調整します。

主な機能:
- 印刷指示とラベルデータの処理
- 印刷動作とメディア送りの制御
- センサーおよび周辺コンポーネントとの通信
- 通信インターフェースとプリンターの状態の管理

ハードウェアの設計と機能は異なりますが、主な制御ボードはデスクトップ、産業用、およびモバイルのバーコード プリンタに搭載されています。

プリントヘッド ドライバ ボードは、サーマル プリントヘッドの加熱要素を制御します。正確に制御された時間で個々の発熱体を作動させることにより、ラベル上にテキスト、バーコード、および画像が作成されます。

主な機能:
- プリントヘッドの発熱体の制御
- プリンターの設計に従って印刷エネルギーを管理
- 安定した印刷パフォーマンスをサポート
- プリントヘッドの動作と印刷速度およびデータ処理の調整

最新のバーコード プリンタの多くでは、プリントヘッド ドライバ回路は別個の PCB としてインストールされるのではなく、メイン コントロール ボードに統合されています。

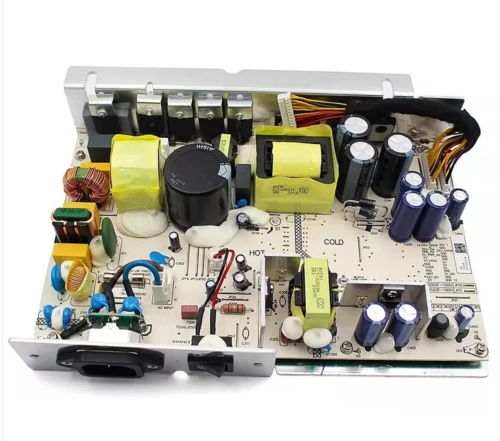

電源ボードは、プリンタの電子システムおよび機械システムに必要な電力を供給します。入力電力をさまざまなコンポーネントが必要とする電圧レベルに変換します。

主な機能:
- メインボードおよび制御回路への電源供給
- プリントヘッドの動作に必要な電力を供給します。
- モーター、センサー、周辺回路をサポート
- プリンターの設計仕様内で安定した電力供給を維持します。

一部のデスクトップ バーコード プリンタは外部電源アダプタを使用しますが、特定の産業用モデルには内部電源ボードが組み込まれています。

モーター ドライバー ボードは、ラベルの送りやその他の機械的な動作を担うモーターを制御します。

主な機能:
- ラベルの送りと位置の制御
- ステッピング モーターまたはその他のサポートされているモーター タイプの駆動
- モーターの動きと印刷動作を調整する
- 該当する場合、リワインダーなどの追加メカニズムをサポートします。

プリンタのアーキテクチャに応じて、モータ ドライバ回路はメインボードに統合される場合もあれば、別のボードにインストールされる場合もあります。

コントロール パネル ボードは、プリンタのユーザー インターフェイスを電子制御システムに接続します。ボタン、インジケータライト、LCD ディスプレイ、またはタッチスクリーンをサポートする場合があります。

主な機能:
- オペレーターからのコマンドの受信
- プリンターの状態やエラーメッセージの表示
- メニューのナビゲーションと構成の制御
- ユーザーインターフェイスをメインコントロールボードに接続する

高度なディスプレイを備えた産業用バーコード プリンタは別個のコントロール パネル PCB を使用する場合がありますが、よりシンプルなデスクトップ モデルでは基本的なコントロールが小さな回路アセンブリに統合されていることがよくあります。
